PCB設計又稱電路板設計是以電路原理圖為根據，實現電路設計者所需要的功能。PCB設計主要指電路板原理圖設計，需要考慮外部連接的布局，內部電子元件的優化布局，金屬連線和通孔的優化布局，電磁保護，熱耗散等各種因素。優秀的PCB設計可以節約生產成本，達到良好的電路性能和散熱性能。簡單的PCB設計可以用手工實現，復雜的電路板設計需要借助計算機輔助設計軟件(CAD)實現。

1.質量

完善的設計指導書

按照客戶與產品進行設計總結

一流的培訓體系與培訓平臺

2.自檢

布局、布線、高速、熱設計、

結構等Check List

嚴格的質量體系以及自查機制

3.評審

資深專家團一起參與評審

從原理設計、DFM、DFT、

高速、EMC、熱設計等全面把關

4.互檢

規范的、嚴格把關的互查制度

完善的DFM審查流程

設計能力：高速板、射頻板、高密度板、HDI板、功率驅動板及剛?cè)峤Y(jié)合板的設計與仿真。

設計參數

● 最高PCB設計層數：42層

● 最大PIN數目：110000+

● 最大連接數：78000+

● 最小線寬：2.4mil

● 最小線間距：2.4mil

● 最小過孔：6mil(4mil激光孔)

● 最多BGA數目：100+

● 最小BGA PIN 間距：0.3mm

● 最大BGA PIN數：4500

● 最高速信號：56G-PAM4

設計案例：

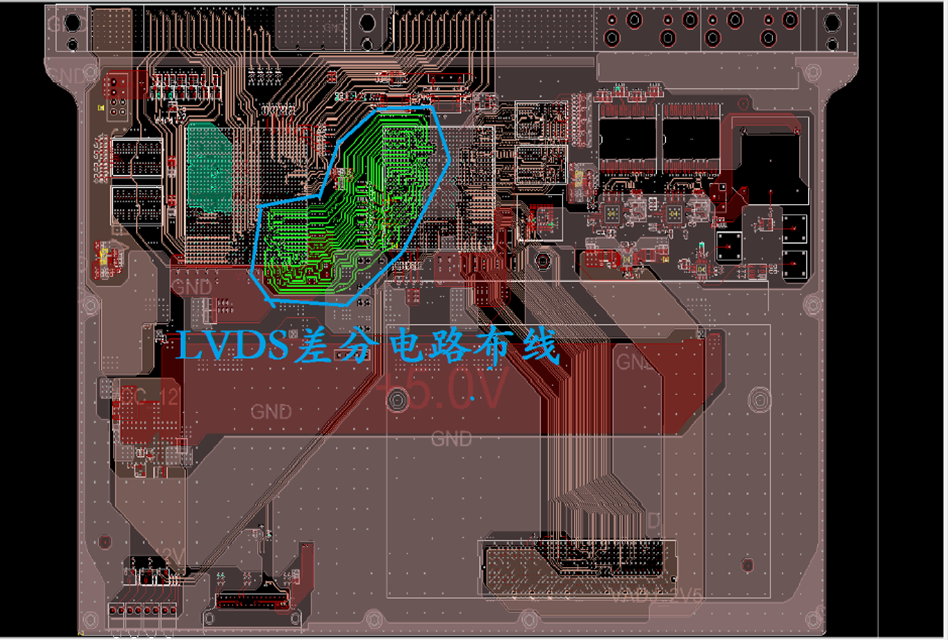

a.高速高頻信號板卡等相關設計

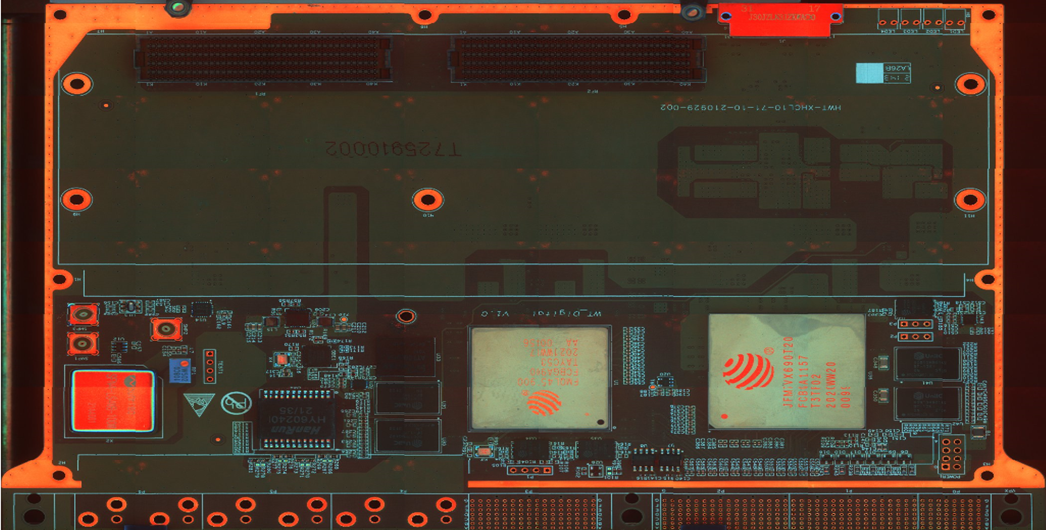

b:國產化的計算存儲類板卡

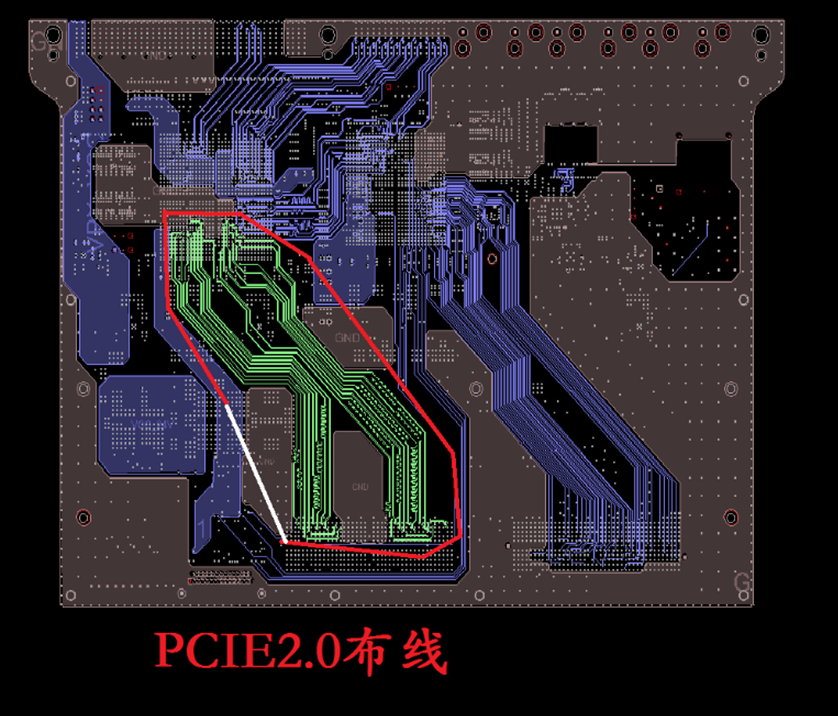

c:高速高頻信號板卡等相關設計

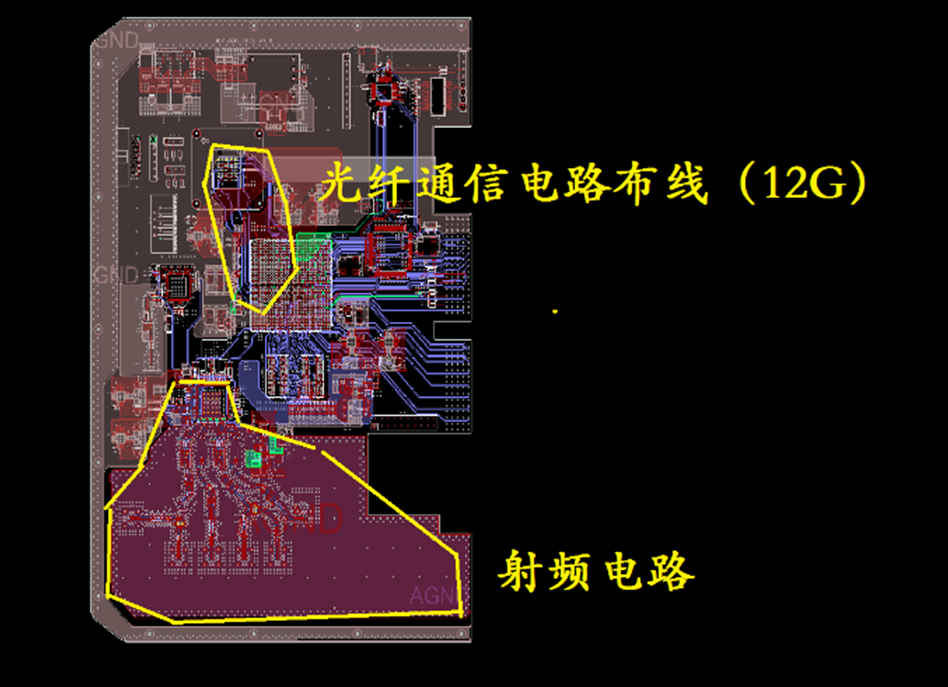

d:高速高頻信號板卡等相關設計

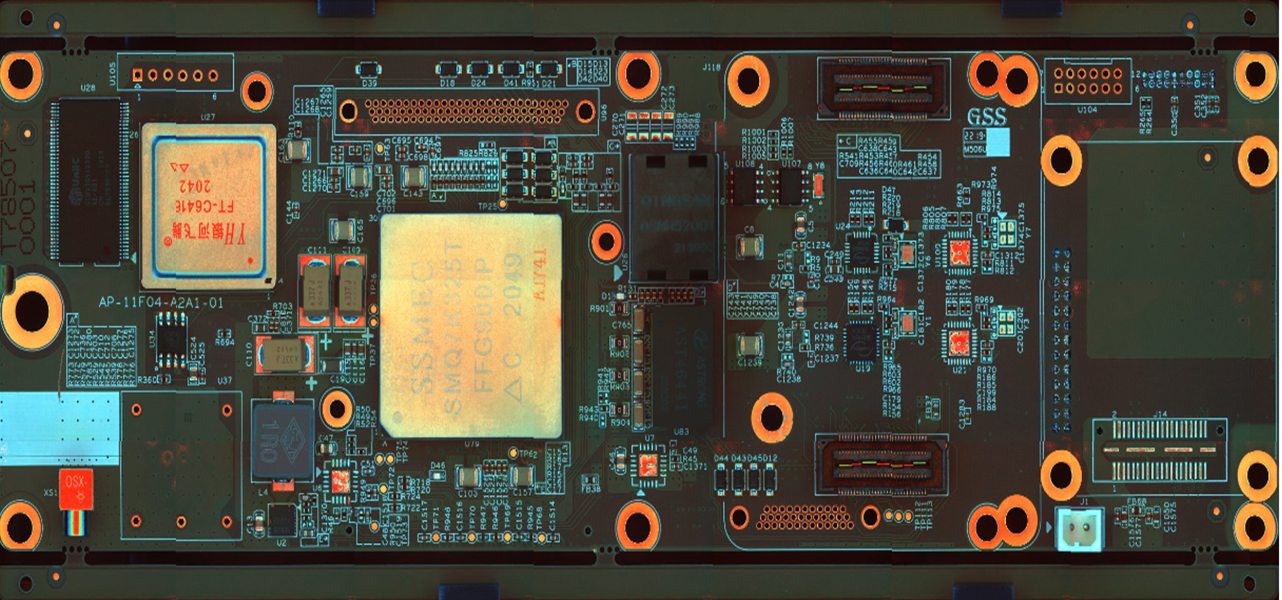

e:國產化的計算存儲類板卡

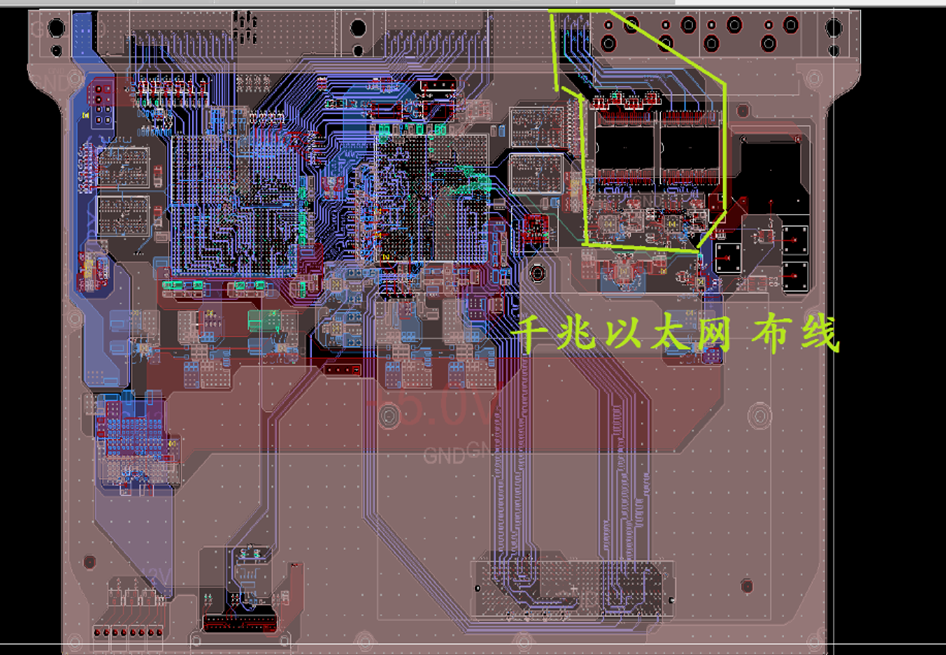

f:高速高頻信號板卡等相關設計
